Устройство дренажа и ливневой канализации

Удаление избыточной влаги, дренаж воды с участка необходимы во многих случаях:

  • недопущение заболачиваемости участка
  • предотвращение подтопления цокольных этажей и подвалов
  • защита фундаментов, подпорных стен и прочих конструкций от разрушения
  • предотвращение размывания поверхности

В спектре проведения ландшафтного строительства "Новая Усадьба" предлагает услугу устройства ливневой канализации и дренажа на дачном участке под ключ.


Общие понятия

Какую воду необходимо отводить

Во-первых, большие потоки с крыш строений, а также со значительных площадей - парковок, спортивных площадок и проч.

Обычно на доме дачного участка смонтированы водостоки, и весь объем воды направляется через относительно небольшие в сечении трубы, что в хороший дождь напоминает работу пожарного гидранта.

Во-вторых, если глубина залегания грунтовых вод небольшая, - может не поздоровиться не только растениям, но и фундаменту с подвалом. Струящиеся по стенам ручейки - не самая радостная картина для владельцев.

Наконец, в-третьих, не высыхающие лужи после дождя и и хлюпающий под ногами газон - тоже признак отсутствующего или просто плохого дренажа.

Дренаж и ливневая канализация - это система гидротехнических и инженерных сооружений в грунте и на поверхности, служащая для водоотведения - удаления избыточной влаги.

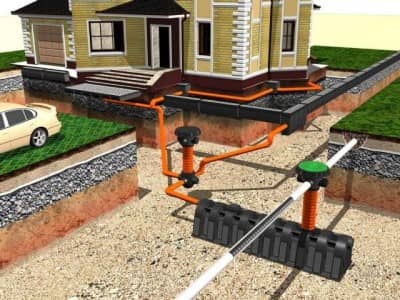

общая схема водоотведения на участке

Общая схема водоотведения на участке.


Дренажная система

Дренаж дачного участка необходим в случаях:

  • высокий уровень грунтовых вод
  • низкое расположение участка
  • слабая проницаемость грунтов
  • необходимость понижения общего уровня грунтовых вод
  • застой избыточной ливневой влаги
  • риск подтопления цокольных этажей зданий
  • заболачивание участка.

Дренаж представляет собой систему горизонтально уложенных перфорированных труб, вертикальных смотровых, переливных, поворотных и накопительных колодцев.

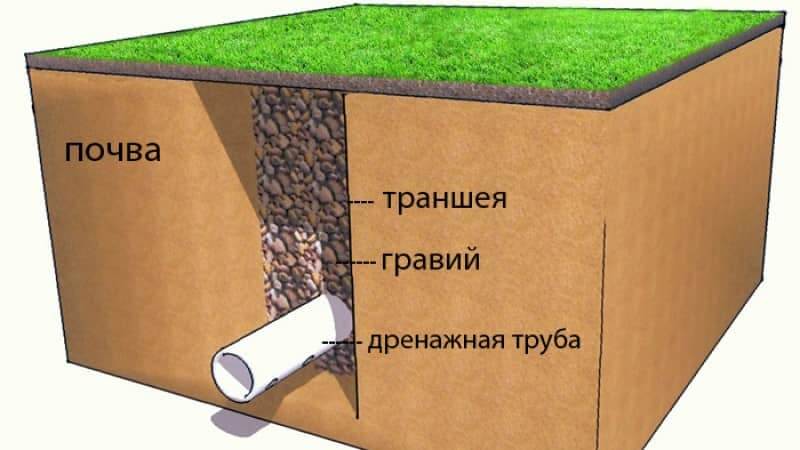

разрез конструкции дренажной траншеи

Разрез конструкции дренажной траншеи.

Трубы уложены в траншеях засыпаны водопроницательными супучими материалами.

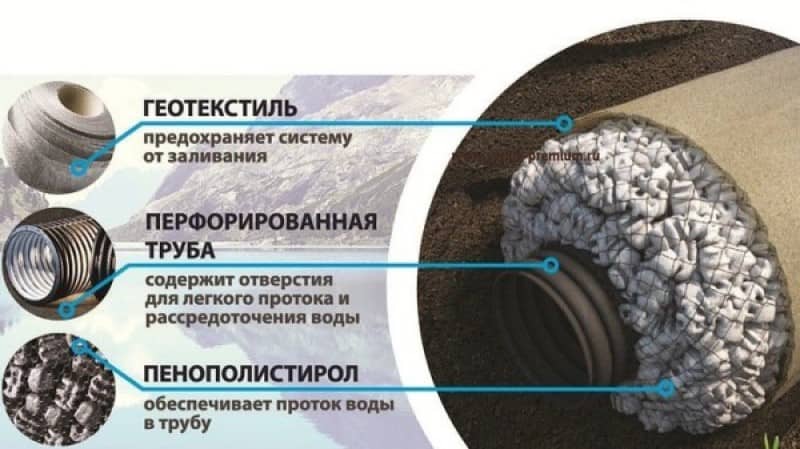

Снаружи дренажные трубы защищены нетканым полотном, препятствующим заиливанию водоприемных отверстий и попаданию твердых частиц в систему.

На участке в соответствии с проектом выкапываются траншеи, по дну которых проводится профилирование уклона в сторону смотровых, поворотных и накопительных колодцев.

Дренажные трубы соединяются между собой фитингами соответствующего диаметра.

Верхняя часть дренажной траншеи засыпается песком для улучшения фильтрации и плодородным грунтом.

Вся система сводится к накопительному колодцу, из которого вода самотеком или принудительно удаляется в систему ливневой канализации поселка или на ландшафт.

Глубина заложения дренажной системы.

Минимально допустимая грубина дренажной траншеи - 0.7 метра. Эта величина состоит из подстилающего слоя (10см) щебня мелкой франции, дренажной трубы в отсыпке (40 см) крупным щебнем , слоя песка (10см) и слоя садового грунта (10см).

Такая дрена будет работать в теплое время года.

Если Вам необходим незамерзающий дренаж, - будьте готовы к земляным работам на глубине ниже точки промерзания грунта.

Глубина промерзания (м) грунтов в Москве и области.
  глины и суглинки мелкие пески крупные пески крупнообломочные
Москва 1.35 1.64 1.76 2.00
Дмитров 1.38 1.68 1.80 2.04
Кашира 1.40 1.70 1.83 2.07

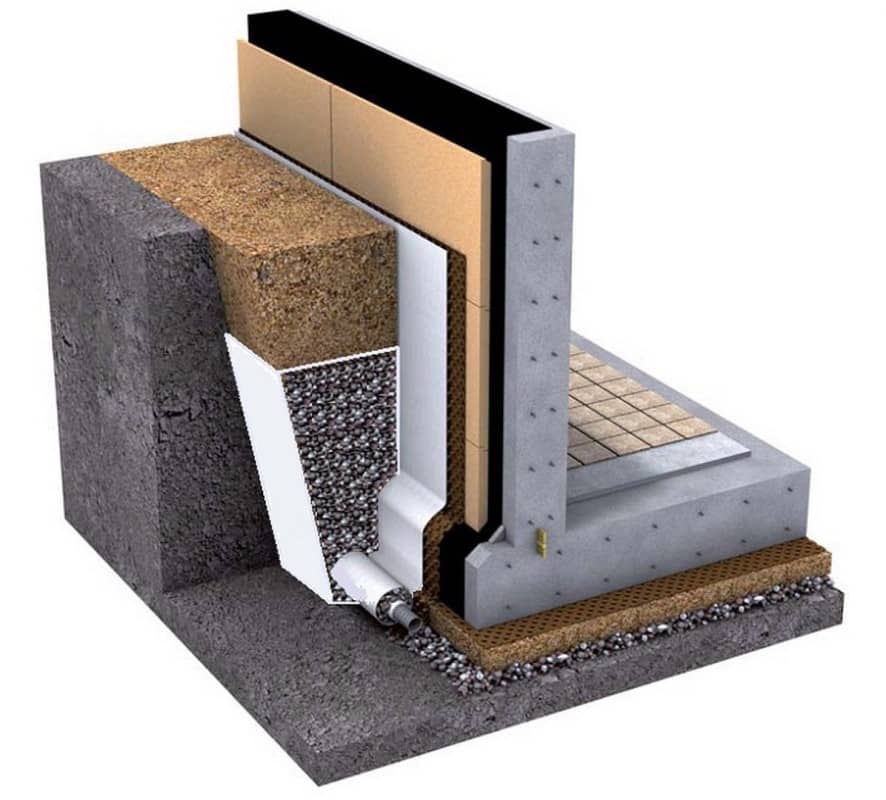

Для губинного дренажа необходимо, чтобы уровень дренажной трубы был ниже самой нижней точки конструкции - будь то пятка подпорной стенки или основание фундамента. При устройстве таких дренажей следует позаботиться об укреплении стен траншей в процессе производства работ.


Устройство ливневой канализации

Ливневая канализация - это система локального сбора и водоотведения дождевых и талых вод, перемещаемых самотеком по пластиковым трубопроводам в накопительный колодец с последующим сбросом принудительным или естественным образом.

Основными рабочими элементами системы ливневой канализации на загородном участке являются поверхностные лотки и дождеприемники.

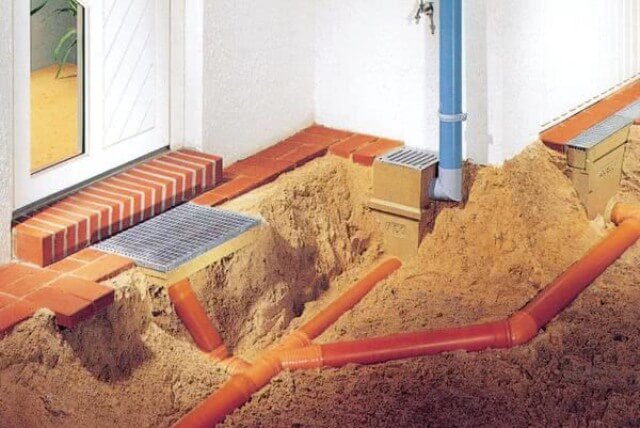

конструкция сбора поверхностных вод

Конструкция сбора поверхностных вод.

Они устанавливаются вдоль строений (в местах выхода крышных водостоков), по периметру крупных площадок (автостоянка, въезд на участок).

Трубы крышных водостоков могут подключаться не только к дождеприемникам, но и непосредственно к трубам системы ливневого водоотведения (скрытым способом).

Для предотвращения загрязнения системы ливневой канализации мелким мусором, песком, листьями, семенами растений, предусматривается установка корзин-пескоуловителей, которые при необходимости можно легко очистить от загрязнений.

Сверху лотки закрываются водоприемными решетками, улавливающими крупный мусор. Решетки могут быть выполнены из пластика, стали или чугуна.

Важно! Лотки и дождеприемники должны подбираться в соответствии с типом нагрузки на поверхность - автомобильная или пешеходная.


Проектирование дренажной системы

Дренажная система - по сути гидромелиоративное сооружение требующее проектно-конструкторских и инженерных решений, на основе которых строится комплекс водоотводящих сетей.

Компания «Новая Усадьба» накопила богатый опыт по проектированию, строительству и благоустройству под ключ дренажных и ливневых водоотводящих систем для дачных участков, загородных домов, коттеджей, а также водоемов и бассейнов.

Составляя проект дренажной системы, мы учитываем все особенности исходной ситуации на вашем участке:

  • состав грунтов
  • рельеф местности
  • степень проницаемости грунтов
  • средний уровень осадков присущий этой климатической зоне
  • уровень и интенсивность грунтовых вод
  • наличие строений и подземных сооружений
  • возможность естественного или принудительного отвода воды

В состав проектной документации входит:

  • топоподоснова
  • план организации рельефа

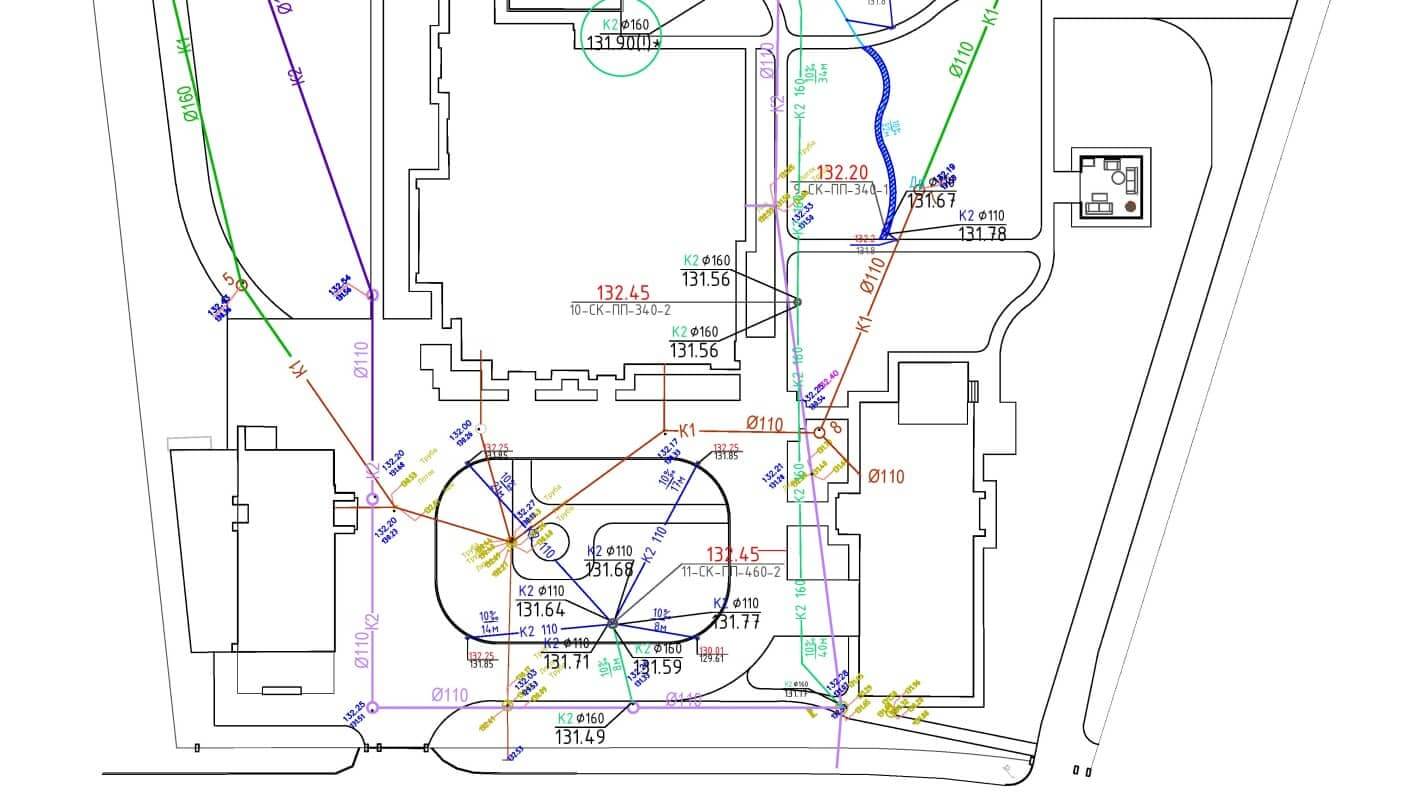

  • план дренажной системы
  • план ливневой канализации
  • схема размещения дренажных трубопроводов, колодцев, точечных и линейных водоотводов

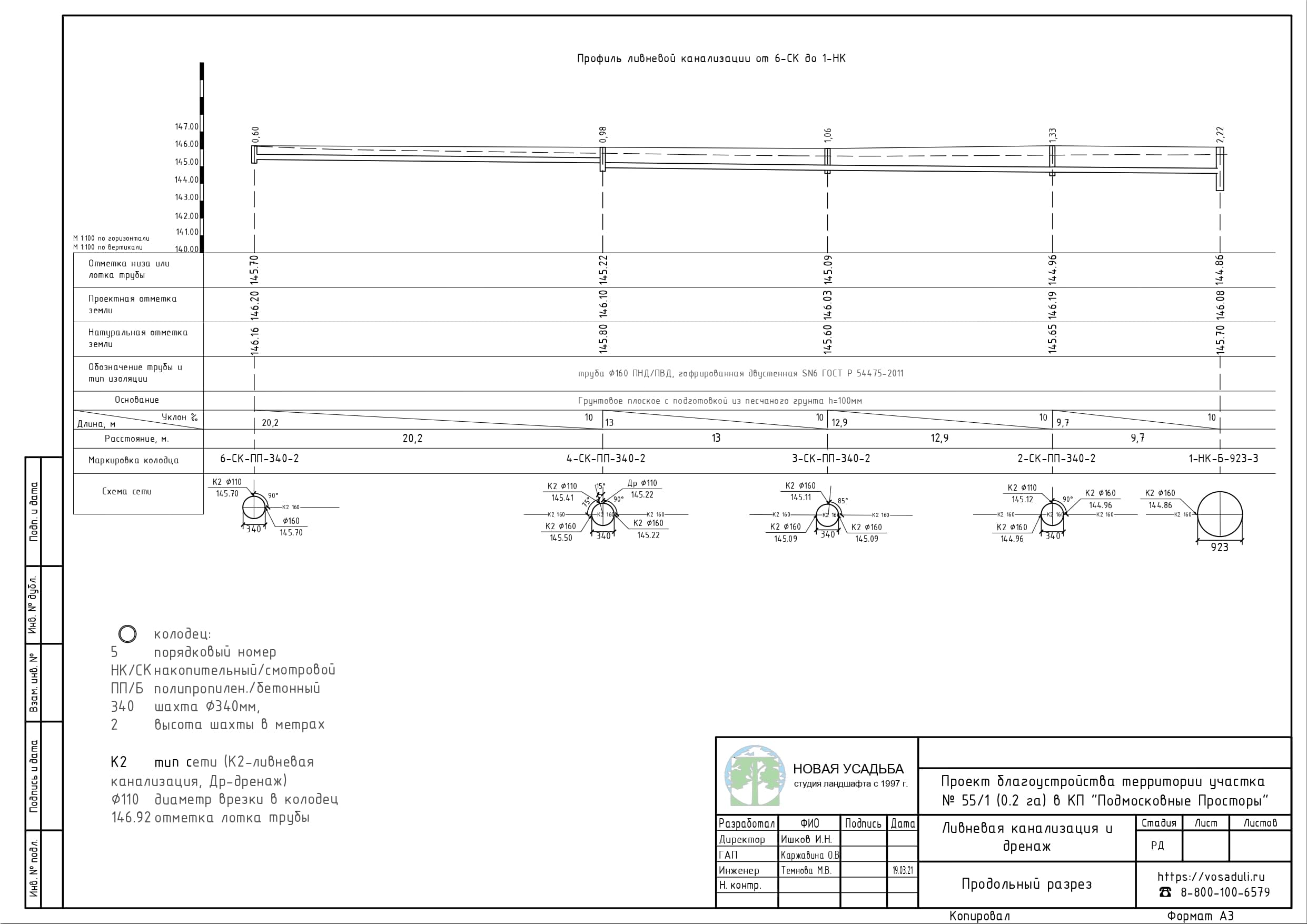

  • отметки залегания дренажных труб ливневой канализации, дренажной системы и их сопряжения с колодцами
  • проект устройства смотровых, поворотных, накопительных колодцев с указанием высот точек входа и выхода дренажных и водоотводящих труб

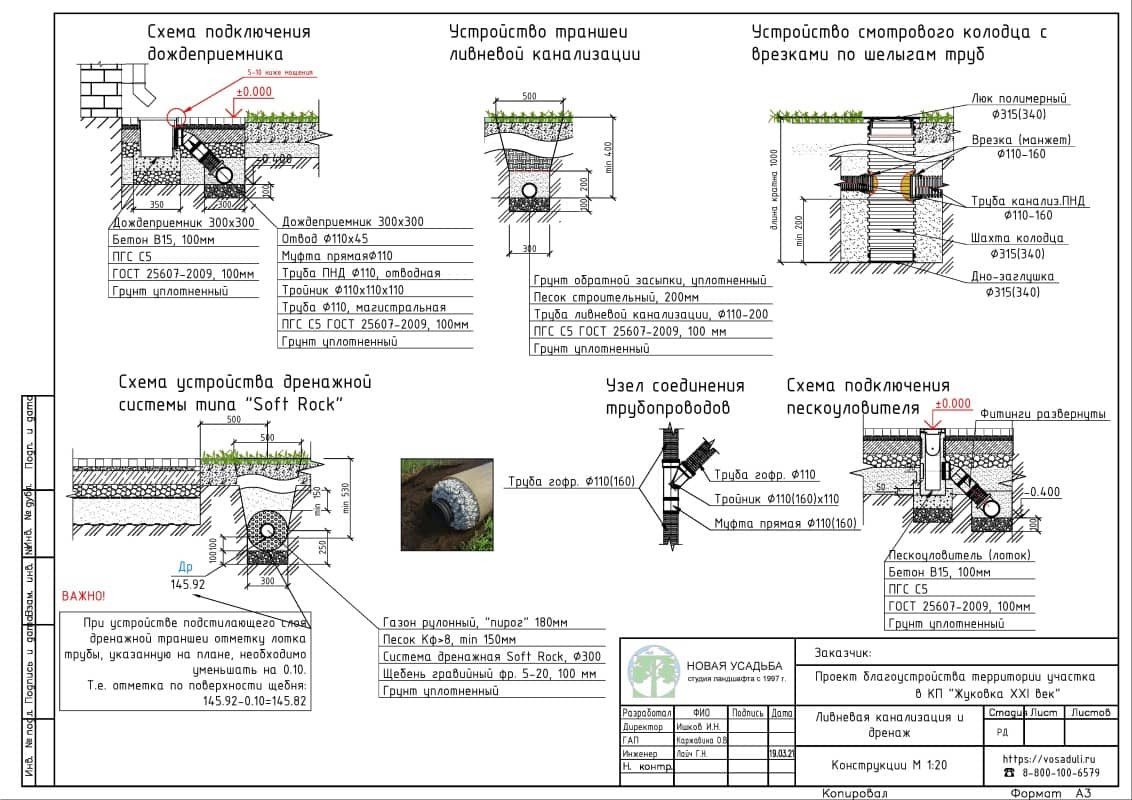

  • разрез конструкций, монтажные схемы


Стоимость устройства дренажа "под ключ"

Цена дренажной системы

В таблице приведены расчеты примерного объема работ и материалов для устройства поверхностного (до 1 м) дренажа, длиной 100 метров.

Примерные объемы и виды работ для устройства поверхностного дренажа 100 м.пог.
1 Разработка грунта вручную для дренажной канавы м3 50
2 Установка смотровых колодцев шт. 2
3 Труба дренажная в двухслойном фильтре D110 м.п. 110
4 Укладка геотекстиля
м2 200
5 Устройство подстилающего слоя из щебня фр.5-20, h100 м3 3
6 Устройство дренажного слоя из щебня фр.20-40, h300 м3 10
7 Устройство слоя из песка с уплотнением h500 м3 20
ИТОГО Стоимость устройства 1 погонного метра дренажа "под ключ" руб. от 2200
Сметная стоимость на водоотведение зависит от множества факторов, прежде всего:
  • площади загородного участка
  • состава работ: дренажи, ливневая канализация, пристенная гидроизоляция с глубинным дренированием и т.п.
  • перепадом высот участка
  • типа грунтов
  • уровня залегания грунтовых вод
  • возможностью использования техники при разработке грунта
  • необходимости вывоза избыточного грунта

Остались вопросы? Просто позвоните нам на бесплатную линию 8 - 800 - 100 6579 и наши специалисты с удовольствием Вам обо всем расскажут.
